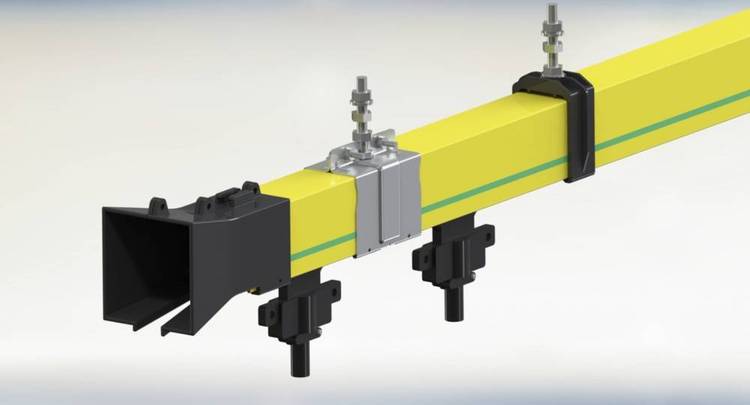

管式滑触线外壳采用特殊工程塑料挤出成型，具有安全、节能、耐酸碱腐蚀、阻燃等特点。适用于2-100吨起重机、装卸桥等机械设备的移动电源。产品具有设计紧凑、性能稳定、使用安全等特点，广泛应用于小电流、高使用频率的物流自动化流水生产线和检测线。这篇文章，可以让我们对它的构造有个完整的了解。

　1、导管

　　导管是管式滑触线的主体。

　　(1)塑料导管(HXTS)由具有韧性、耐磨性、耐老化性和阻燃性的工程塑料组成。

　　(2)铝合金导管(hxtl)是一种安装在铝合金外壳内的高性能工程塑料，用作铜导轨的绝缘，以增强导管刚度和绝缘性能。

　　2、集电器

　　集电器采用高强度耐高温工程塑料制成。装有弹簧、毛刷和滚轮，为移动电器设备供电。

　　3、连接器

　　连接器将两段导管连接在一起并保护轨道接头。它由两个对接的工程塑料组成。

　　4、电源

　　电源是连接电源进线与滑触线的元件。由于进线位置不同，电源有末端电源和中间电源两种。由高性能工程塑料制成。

　　5、端盖

　　管式滑触线端盖罩住滑触线末端，防止异物进入，保证电力安全。

　　6、悬吊器

　　吊架用于漂浮悬挂导管的金属部分。当导管因温度变化而膨胀和收缩时，导管可以沿水平方向移动。

　　7、固定器

　　固定器是用于固定导管的金属部件。一般直线段配左段和右段，适当增加圆弧段。

　　8、牵引器

　　牵引器用于带动收集器在导管内滑动，缓冲设备运行时的冲击力，它由金属铰链和换档杆组成。
